ECC 3way Series

Manual Valve for Tube

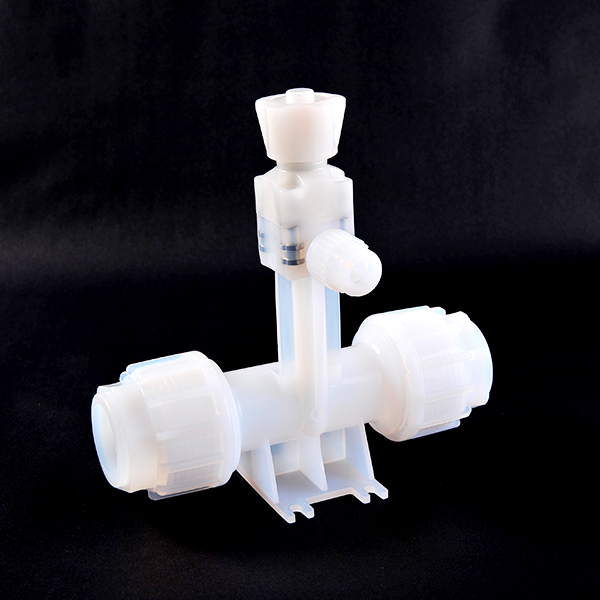

3Way Manual Diaphragm ECC Valves

특성 - 고순도가 요구되는 반도체, LCD 공정의약품 이송 라인의 제어 밸브로 사용
- Used as a control Valve for semiconductor, LCD and pharmaceutical conveying lines
where high purity is required
- 내 화학성이 우수한 PFA 및 PTFE를 접액부에 사용하여 금속이온 및 기타 오염원을 원천적으로 차단하였음
- PFA and PTFE, which have excellent chemical resistance, are used in the wetted part to
block metal ions and other contaminants
제품 상세 정보
항목 구분 1/4"~1" / 15A~25A 1-1/2"~2" / 40A~50A
Working Pressure MF/AT series, ECC, 3WAY Max. 8kg/㎠ Max. 7kg/㎠
WF, AWF Max. 6kg/㎠ -
Lined Max. 10kg/㎠ Max. 10kg/㎠
Back Pressure MF/AT series, ECC, 3WAY Max. 7kg/㎠ Max. 6kg/㎠
Pneumatic Supply Pressure AT series, AWF 4kg/㎠ to 6kg/㎠ Port : 1/8”PT
항목 구분 1/4"~1" / 15A~25A 1-1/2"~2" / 40A~50A
Working Pressure MF/AT series, ECC, 3WAY -10℃ to 60℃ 0℃ to 90℃
WF, AWF - 0℃ to 80℃
Lined - Max. 120℃
EF의 모든 제품은 엄격한 품질 관리를 통해 최적의 품질 유지합니다.
All EF’s high purity products are subject to optimum quality management with strict quality control.

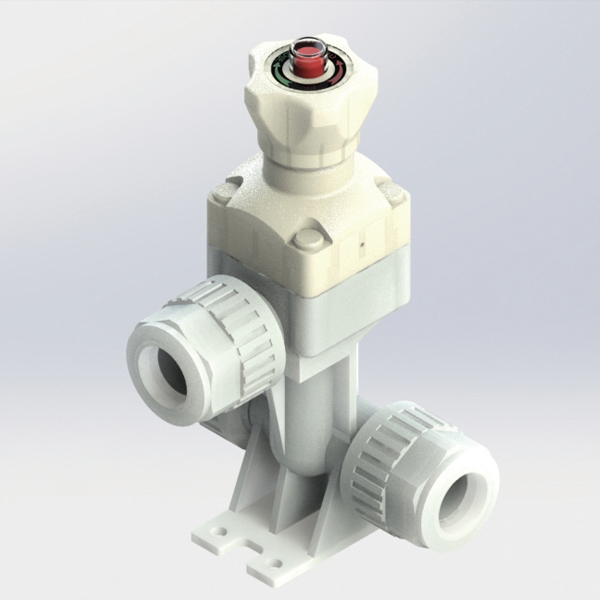

Flare-Type

Welding-Type

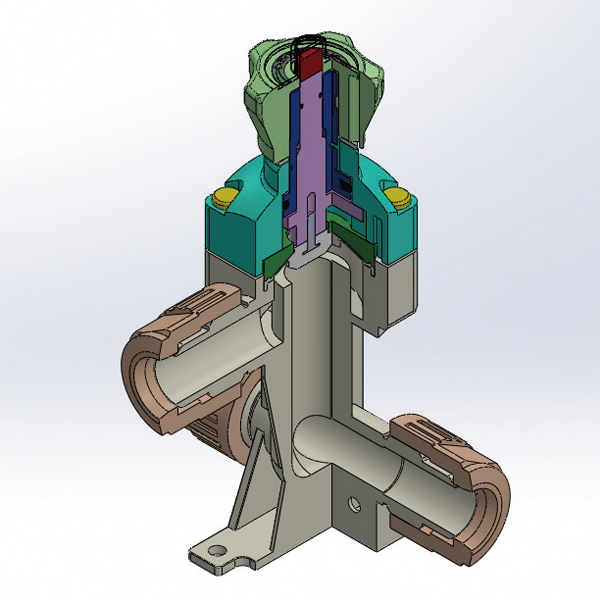

01 특징
  • Bolting
  • Manual
  • Flare
  • Diaphragm
  • 3Way
02 장점
  • Pure PFA

    내화학성이 우수한 PFA 및 PTFE를 접액부에 사용하여 금속이온 및 기타오염원을 원천적으로 차단합니다.

  • Compact Design

    간결한 설계로 최소한의 공간을 차지하도록 제작하였습니다.

  • Clean Room

    깨끗한 공간에서 생산하여 오염물질이 혼합되지 않은 최상품의 제품을 제작합니다.

  • Leak Detection

    누수 현황을 바로 확인할 수 있어 약액의 낭비를 최소화 할 수 있습니다.

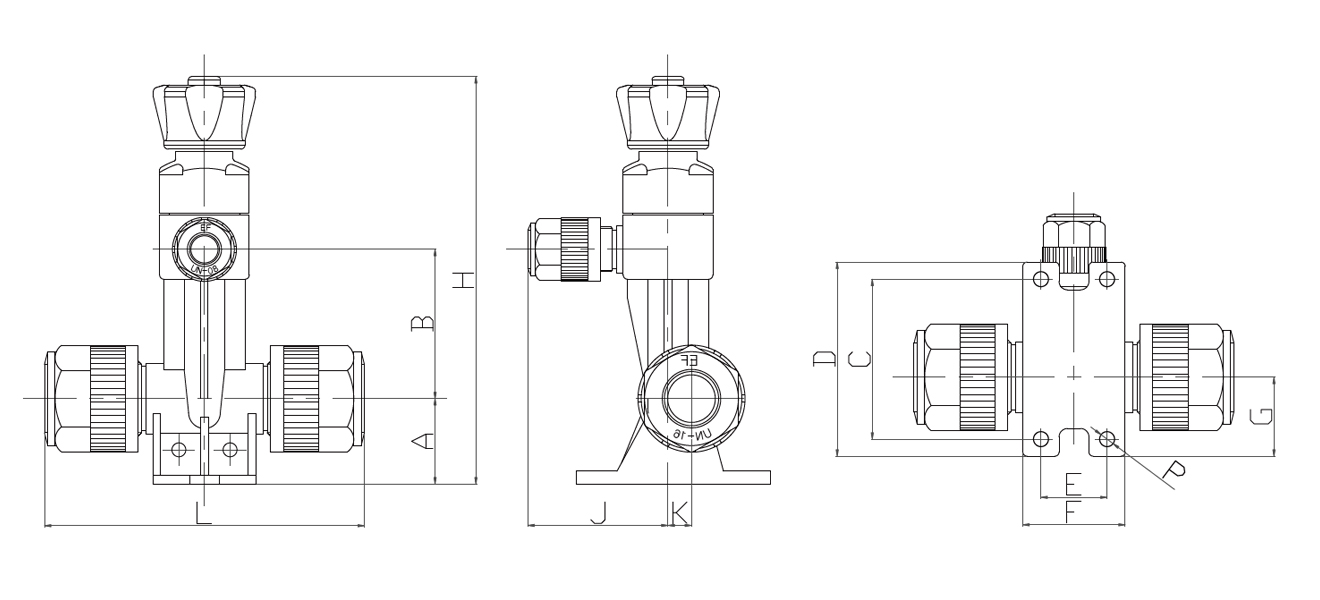

03 제품 도면
* (mm) ** (Cv) Connection Type : Tube

Part No.

Y

Z

X

Flow
Factor**

L*

H*

 A*

 B*

C*

D*

 E*

 F*

 G*

 J*

 K*

P
Hole크기

EF-ECC-02015

3/4"

1/2"

3/4"

1.7

146

167

30

55

65

81

40

55

33

66

8

6

EF-ECC-02020

3/4"

3/4"

3/4"

4.6

146

178

30

55

66

81

40

55

33

73

8

6

EF-ECC-02515

1"

1/2"

1"

1.7

150

196

41

70

75

90

31

48

37

65

11

7

EF-ECC-02520

1"

3/4"

1"

4.6

150

206

41

70

75

90

31

48

37

75

11

7

EF-ECC-02525

1"

1"

1"

6.6

150

225

41

70

75

90

31

48

37

81

11

7

EF-ECC-04015

1-1/2"

1/2"

1-1/2"

1.7

243

231

50

100

89

93

47

64

46

66

18

7

EF-ECC-04020

1-1/2"

3/4"

1-1/2"

4.8

243

241

50

100

89

93

47

64

46

75

18

7

EF-ECC-04025

1-1/2"

1"

1-1/2"

8.9

243

265

50

100

89

93

47

64

46

82

18

7
