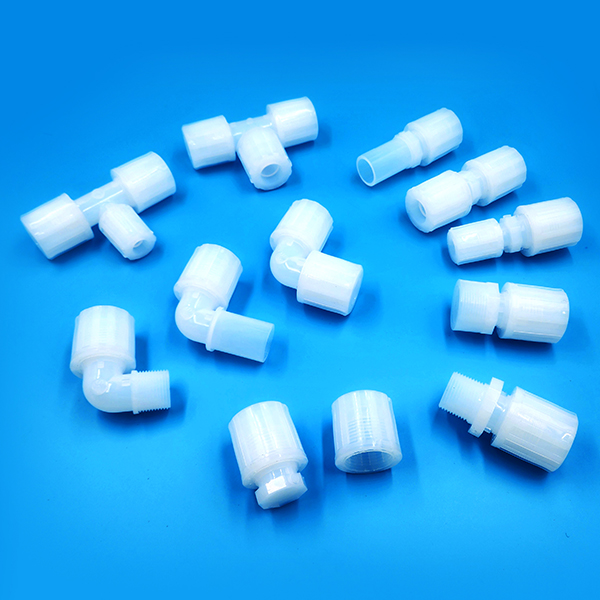

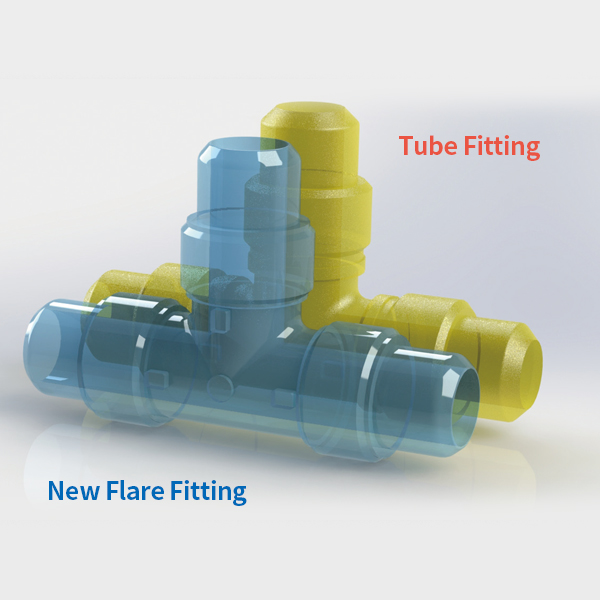

New Flare Tube Fitting

New Fitting For Tube

특성 New Flare Fitting은 순도와 내식성이 요구되는 반도체, 화학 및 기타 산업에서 고순도, 고부식성 화학 가공에 적합합니다.
New Flare Fitting은 최소한의 공간으로 사용할 수 있는 짧은 길이의 피팅입니다.
New flare fittings are suitable for high-purity, high-corrosive chemical processing in semiconductors, chemicals, and other industries that require purity and corrosion resistance.
New flare fittings are short-length fittings that can be used with minimal space.
Operating Specifications
- Tube flare size :
1/4 ”, 3/8”, 1/2”, 3/4” ,1”

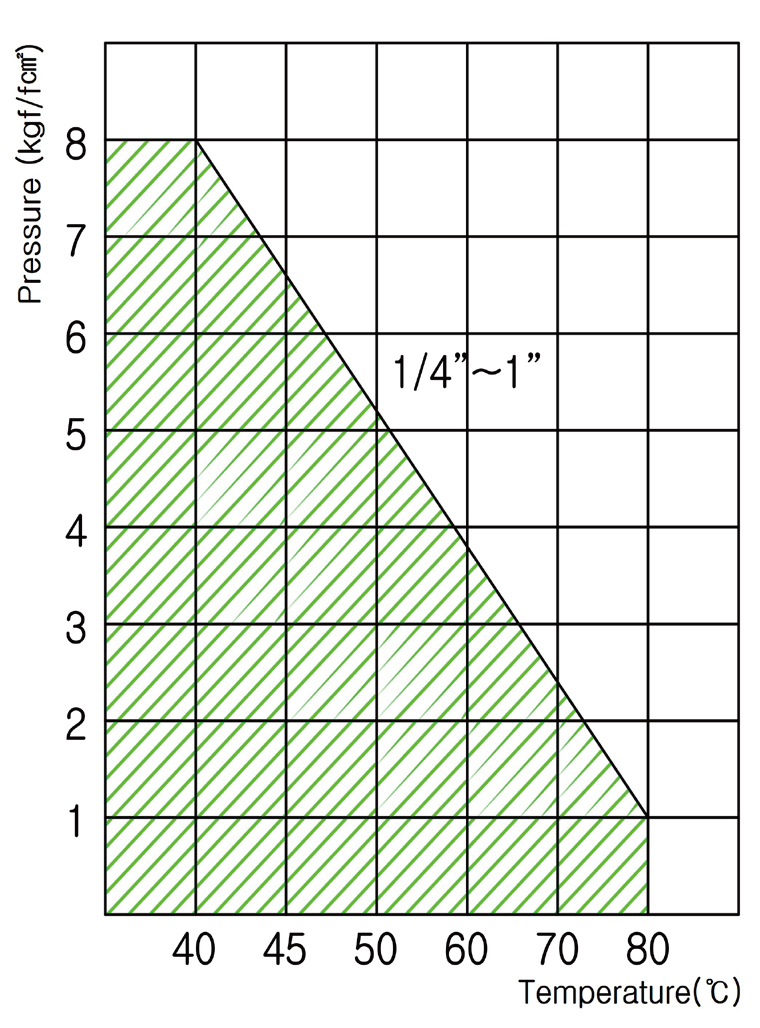

- Working Pressure
   Max. 8kg/㎠ : 1/4” to 1”
- Working Temperature
   10℃ to 60℃ : Ambient
   0℃ to 90℃ : Fluid
01 특징
  • All Size
  • Flare
02 장점
  • Pure PFA

    내화학성이 우수한 PFA 및 PTFE를 접액부에 사용하여 금속이온 및 기타오염원을 원천적으로 차단합니다.

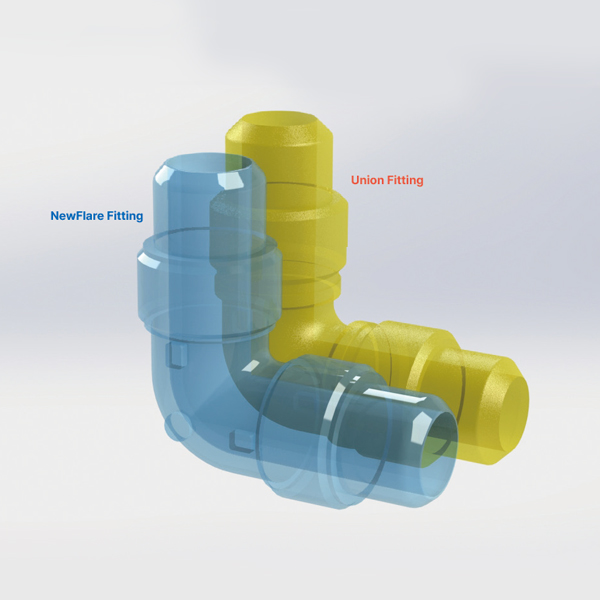

  • Compact Design

    간결한 설계로 최소한의 공간을 차지하도록 제작하였습니다.

  • Clean Room

    깨끗한 공간에서 생산하여 오염물질이 혼합되지 않은 최상품의 제품을 제작합니다.

03 제품 도면

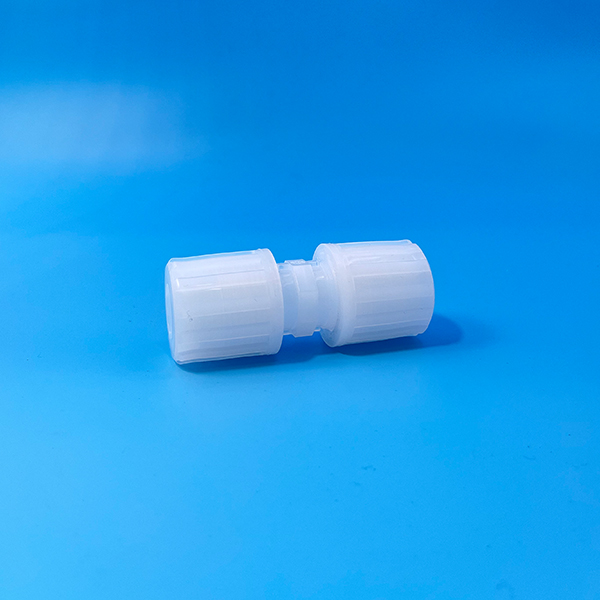

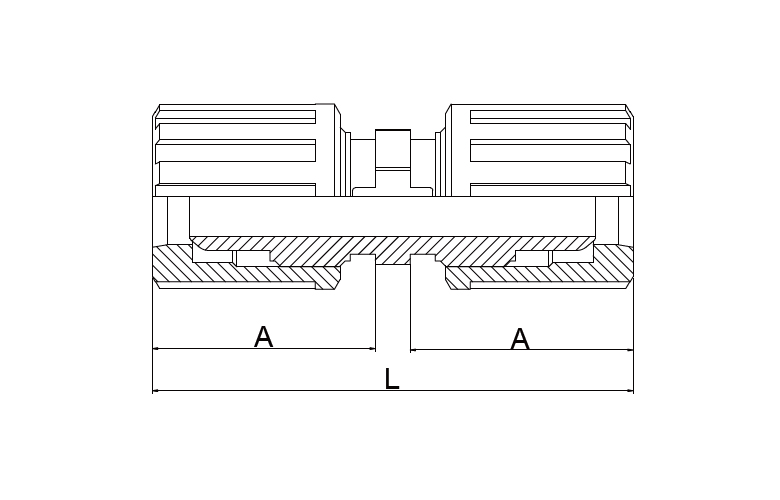

NF Straight Union

+

NF Straight Union

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size Orifice(mm) L(mm) A(mm)
NF-SU-08 1/2" 3.3 92.0 42.0
NF-SU-12 3/4" 6.0 99.0 45.0
NF-SU-16 1" 9.5 108.0 50.0

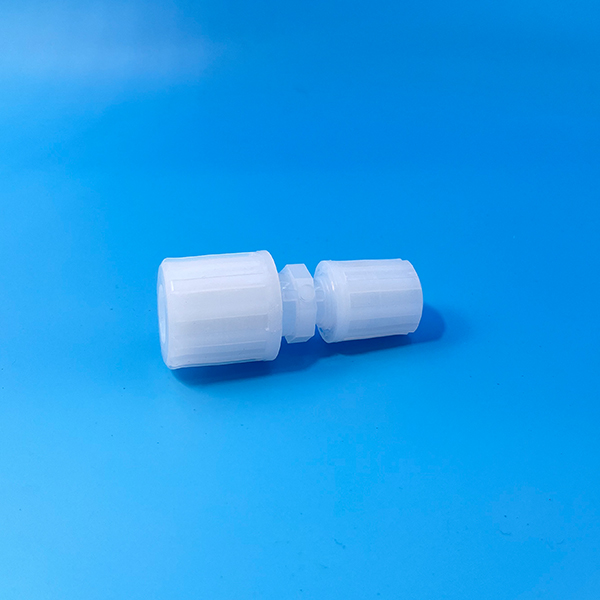

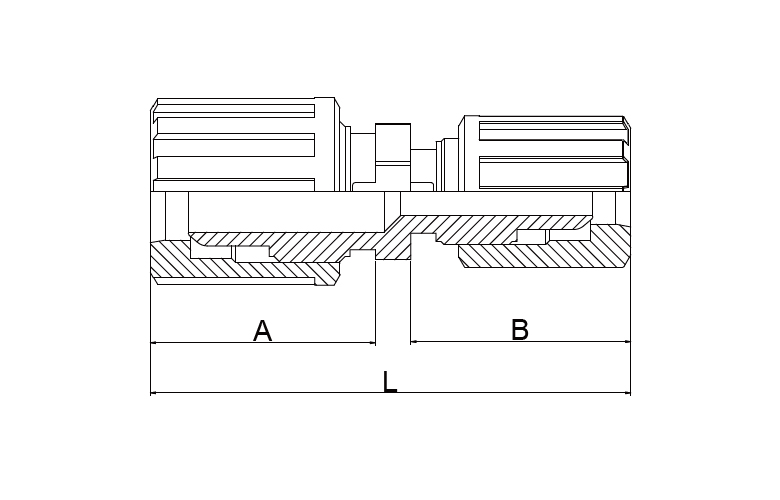

NF Union Reducer

+

NF Union Reducer

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size Orifice(mm) L(mm) A(mm) B(mm)
NF-UR-1205 3/4"x1/2" 3.3 95.0 45.0 42.0
NF-UR-1608 1"x1/2" 6.00 100.0 50.0 42.0
NF-UR-1612 1"x3/4" 9.5 103.0 50.0 45.0

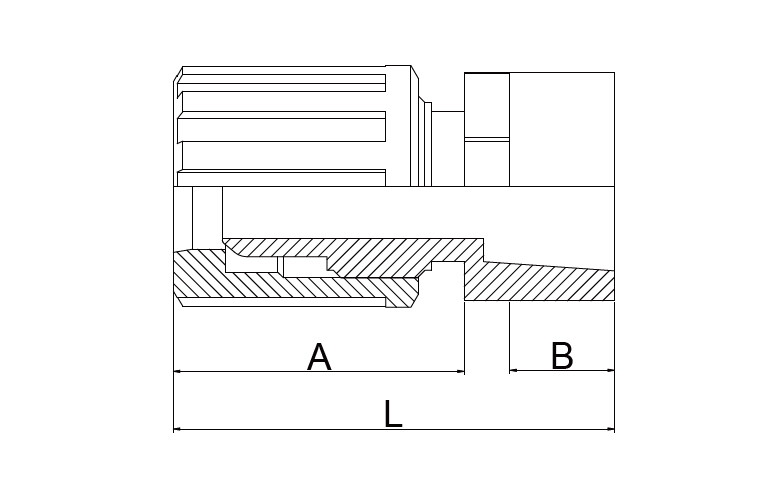

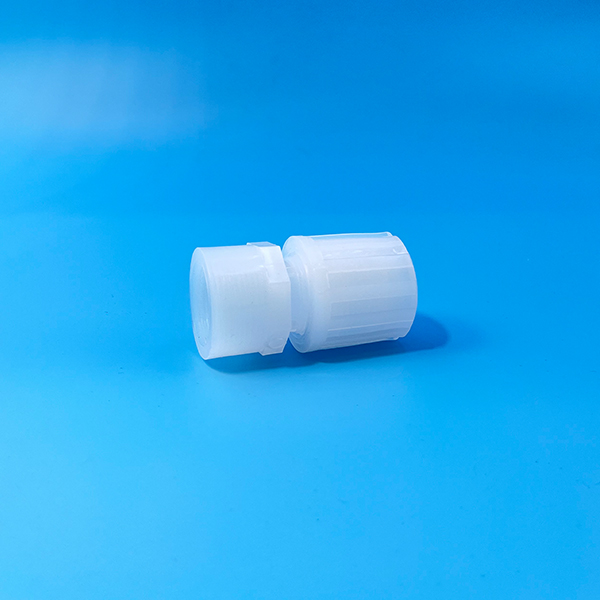

NF Female Connector

+

NF Female Connector

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size Male NPT L(mm) A(mm) B(mm)
NF-FC-0815N 1/2" 1/2" 67.0 42.0 18.0
NF-FC-1220N 3/4" 3/4" 70.0 45.0 18.0
NF-FC-1525N 1" 1" 75.0 50.0 18.0

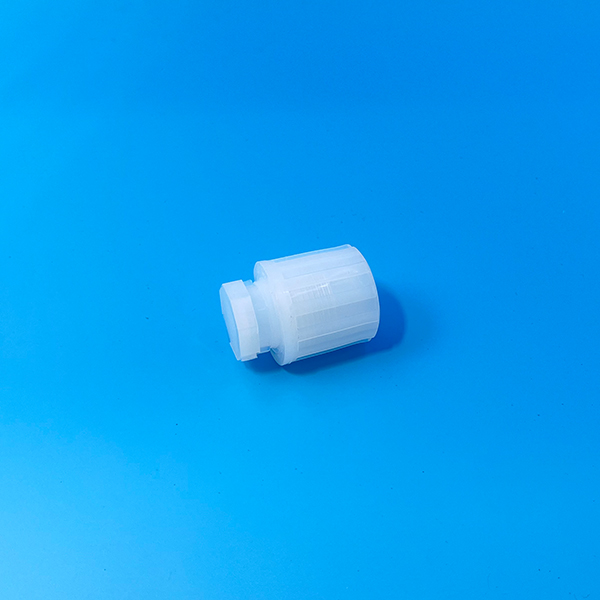

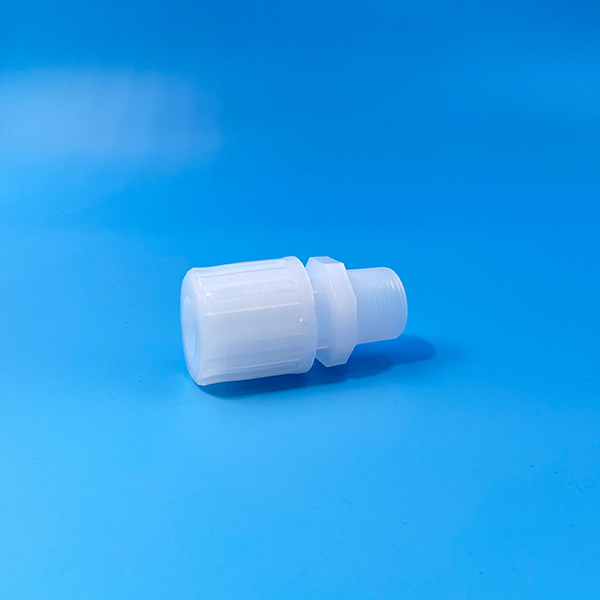

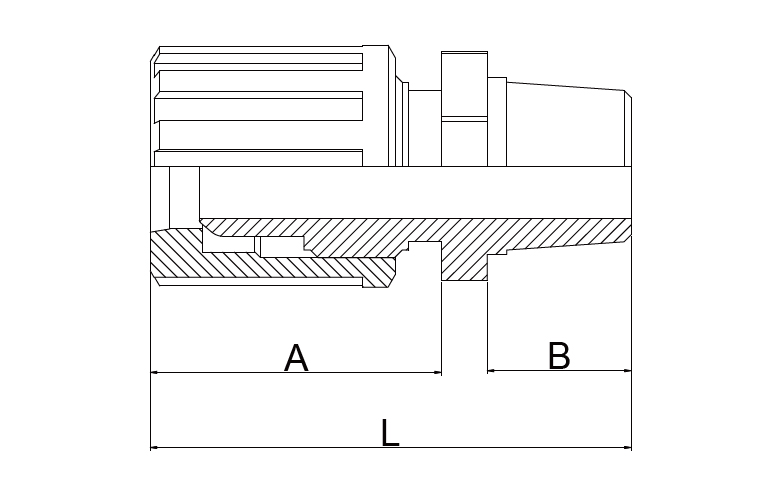

NF Male Connector

+

NF Male Connector

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size Male NPT L(mm) A(mm) B(mm)
NF-MC-0815N 1/2" 1/2" 71.0 42.0 22.0
NF-MC-1220N 3/4" 3/4" 74.0 45.0 22.0
NF-MC-1525N 1" 1" 84.0 50.0 27.0

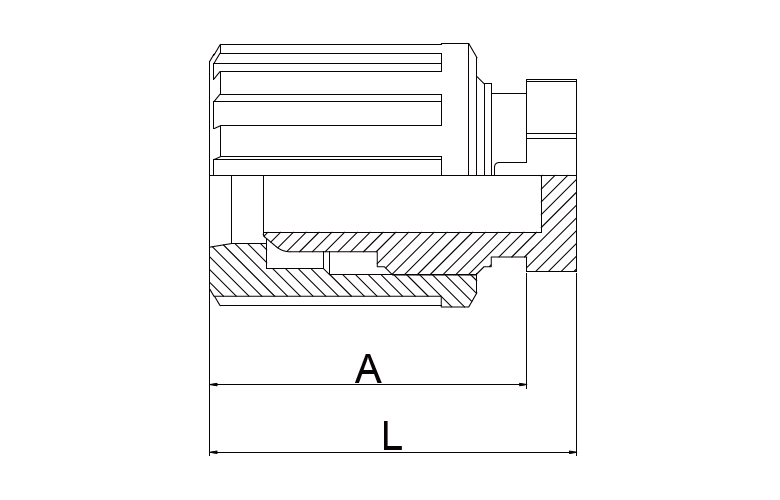

NF Tube Cap

+

NF Tube Cap

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size L(mm) A(mm)
NF-TC-08 1/2" 49.0 42.0
NF-TC-12 3/4" 52.0 45.0
NF-TC-16 1" 57.0 50.0

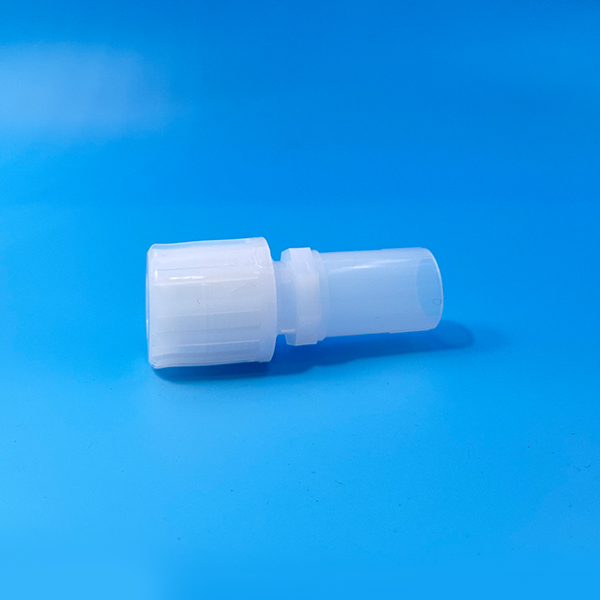

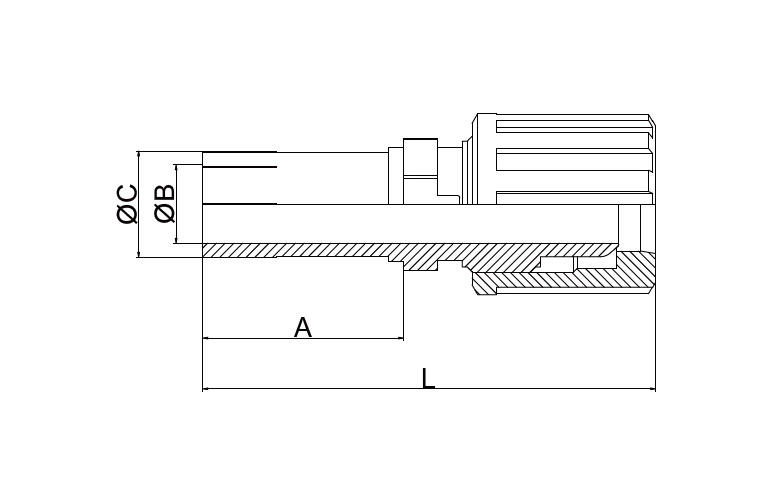

NF Tube Adaptor

+

NF Tube Adaptor

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Pipe Size Tube Size L(mm) A(mm) B(Φ) C(Φ)
NF-FAT-1508 15A 1/2" 88.0 38.0 16.0 21.0
NF-FAT-1512 15A 3/4" 92.0 38.0 16.0 21.0
NF-FAT-1516 15A 1" 96.0 38.0 16.0 21.0
NF-FAT-2008 20A 1/2" 89.0 38.0 21.0 27.0
NF-FAT-2012 20A 3/4" 94.0 38.0 21.0 27.0
NF-FAT-2016 20A 1" 96.0 38.0 21.0 27.0
NF-FAT-2508 25A 1/2" 88.0 38.0 27.0 34.0
NF-FAT-2512 25A 3/4" 94.0 38.0 27.0 34.0
NF-FAT-2516 25A 1" 98.0 38.0 27.0 34.0

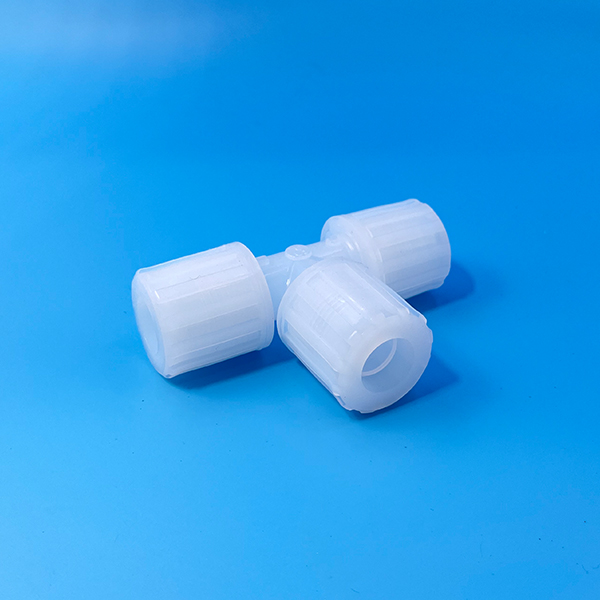

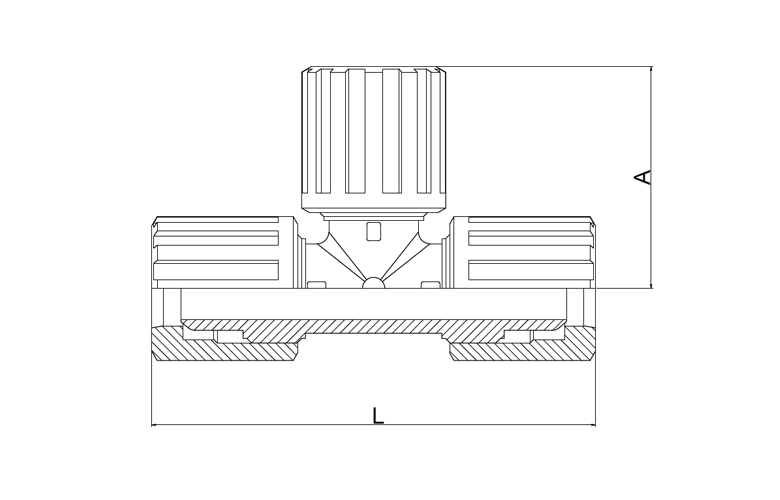

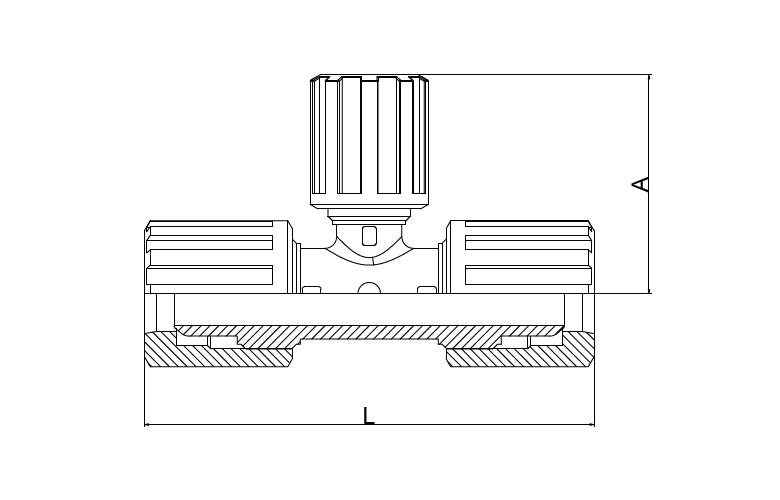

NF Union Tee

+

NF Union Tee

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size Orifice(mm) L(mm) A(mm)
NF-UT-08-08-08 1/2" 3.3 97.0 52.0
NF-UT-12-12-12 3/4" 6.0 109.0 58.0
NF-UT-16-16-16 1" 9.5 129.0 67.0

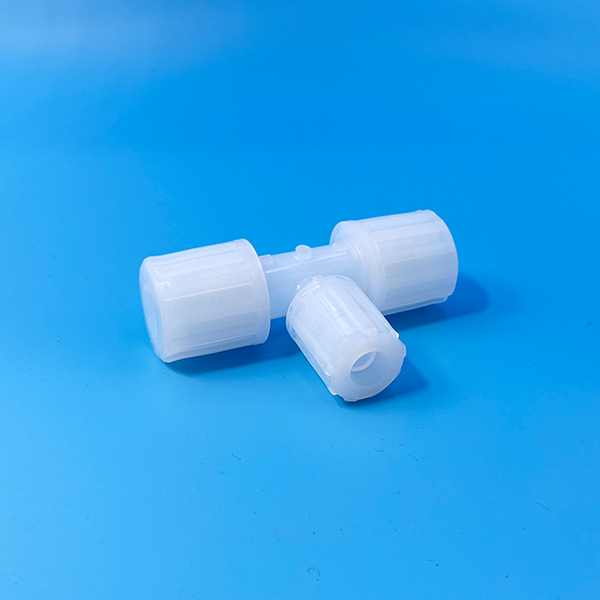

NF Union Reducing Tee

+

NF Union Reducing Tee

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size L(mm) A(mm)
NF-RT-12-08-12 3/4"x1/2"x3/4" 109.0 52.0
NF-RT-16-08-16 1"x1/2"x1" 129.0 58.0
NF-RT-16-12-16 1"x3/4"x1" 129.0 62.0

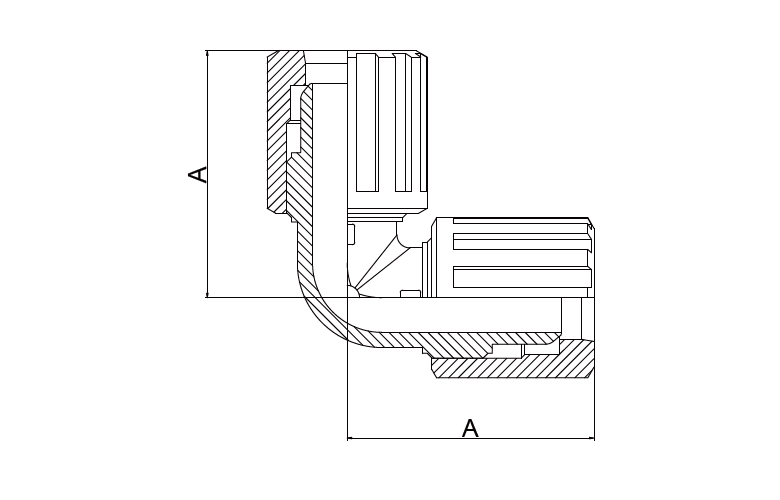

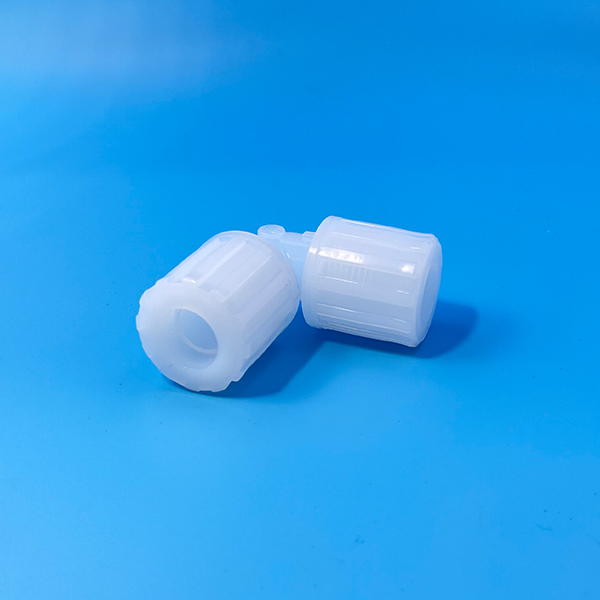

NF Union Elbow

+

NF Union Elbow

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size Orifice(mm) A(mm)
NF-UE-08 1/2" 3.3 52.0
NF-UE-12 3/4" 6.0 58.0
NF-UE-16 1" 9.5 67.0

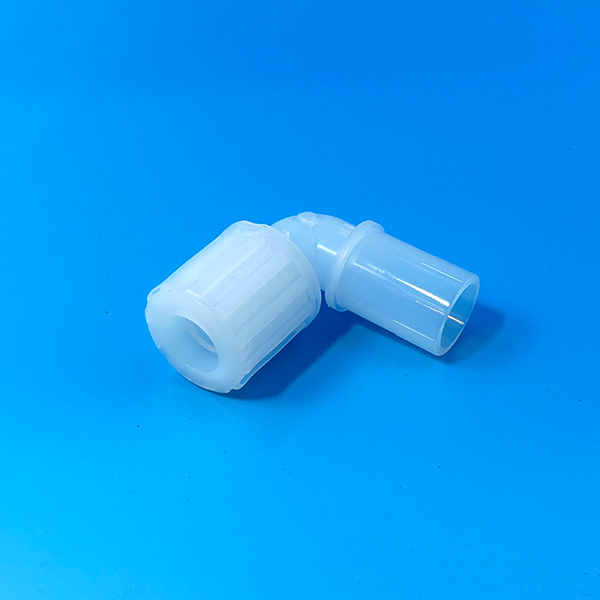

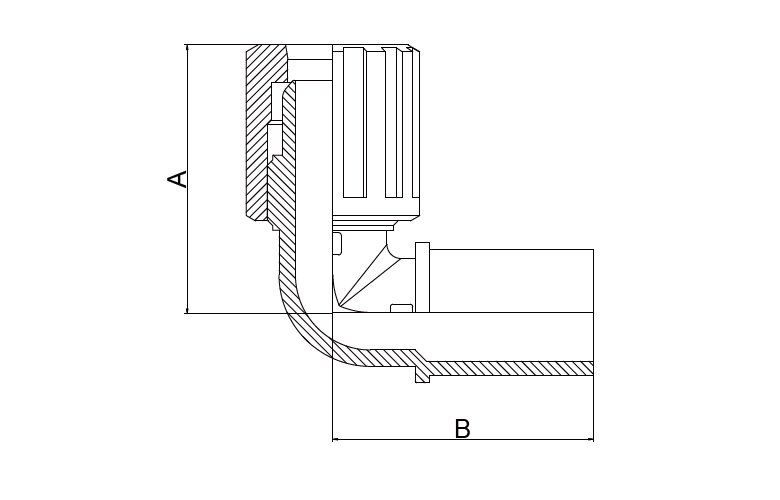

NF Elbow Tube Adaptor

+

NF Elbow Tube Adaptor

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size Pipe Size A(mm) B(mm)
NF-ETA-0815 1/2" 15A 52.0 52.0
NF-ETA_1220 3/4" 20A 58.0 56.0
NF-ETA-1620 1" 20A 67.0 60.0
NF-ETA-1225 3/4" 25A 58.0 56.0
NF-ETA-1625 1" 25A 67.0 60.0

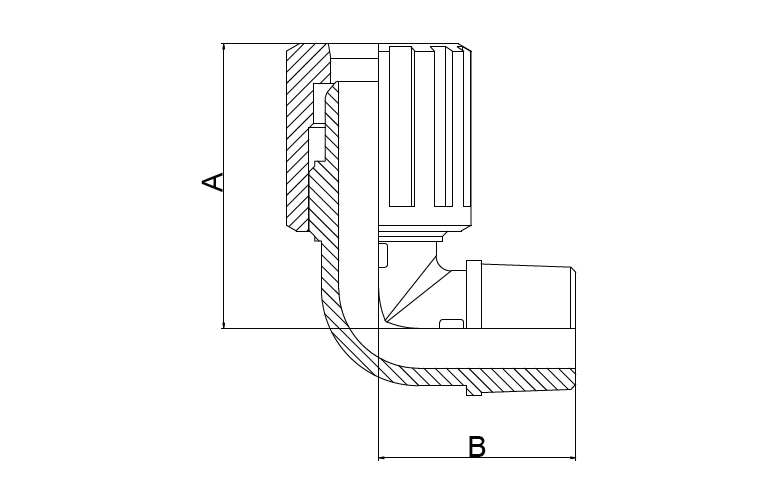

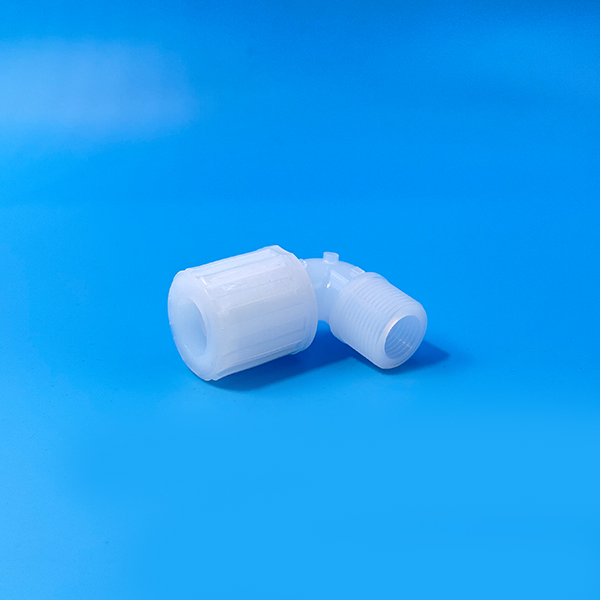

NF Male Elbow

+

NF Male Elbow

※ Saver 제작은 영업부 문의 바랍니다.

Part Number Tube Size Male NPT A(mm) B(mm)
NF-ME-0815N 1/2" 1/2" 52.0 36.0
NF-ME-1220N 3/4" 3/4" 58.0 40.0
NF-ME-1525N 1" 1" 67.0 49.0

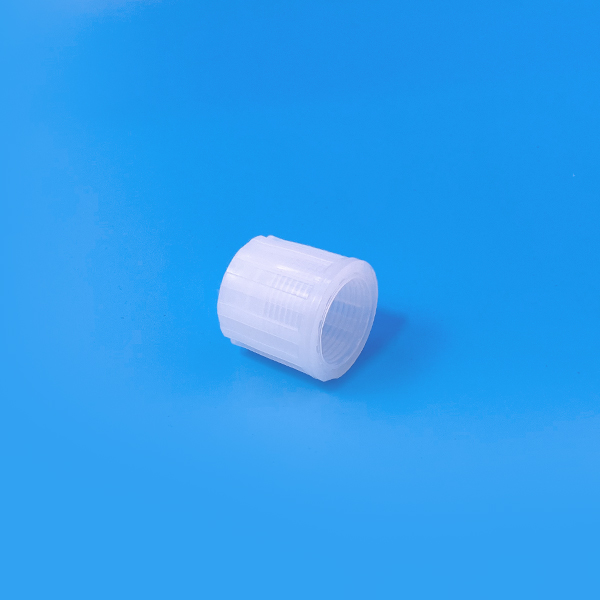

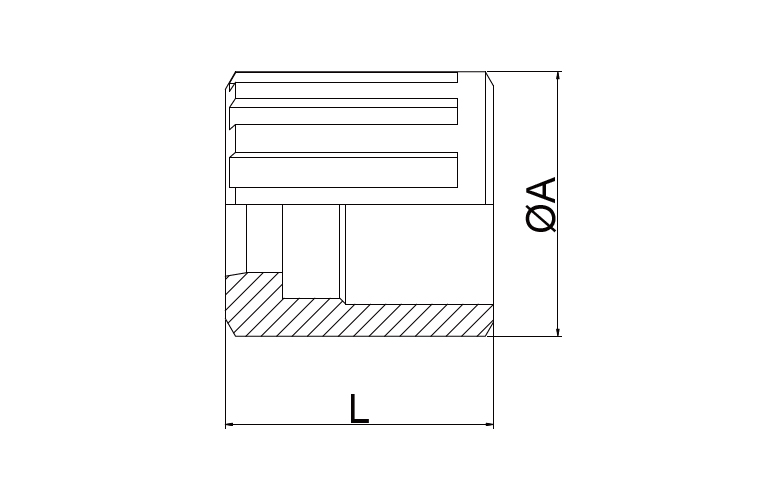

NF Union Nut

+

NF Union Nut

Part Number Tube Size L(mm) A(Φ)
SUN-04 1/4" 27.0 23.0
SUN-06 3/8" 29.0 26.0
SUN-08 1/2" 33.0 30.0
SUN-12 3/4" 38.0 39.0
SUN-16 1" 43.0 50.0
